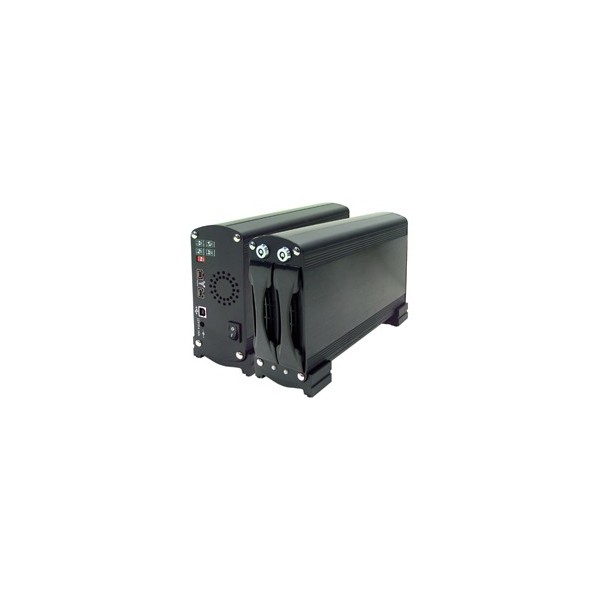

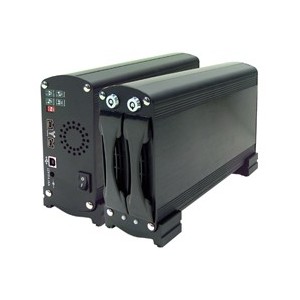

Mirror Drive es una caja de aluminio con dos bandejas extraíbles frontales de IOI Corp para dos discos duros de tamaño 3.5" SATA. Solución RAID por hardware sin necesidad de instalación de software para su control.

El tipo de conexión para el ordenador es vía Firewire a 800 o a través del puerto USB2.0

4 tipos de RAID por hardware:

• RAID 1 (Espejo): dos discos duros de la misma capacidad.
• RAID 0 (Striping): dos discos duros de la misma capacidad.
• Spanning: para dos discos duros de diferente capacidad.
• Non-RAID (JBOD): discos por separado.

RAID 1 (Espejo):
Gracias a la técnica de grabación en espejo, el Mirror Drive almacena los datos en ambos discos duros de forma simultánea y segura. Si falla un disco, el Mirror Drive se reconfigura automáticamente para usar el disco operativo y avisa del fallo. Una vez que se sustituya el disco duro viejo, el sistema se reiniciará, también automáticamente y de forma transparente al usuario, reconstruyendo y copiando la información al nuevo disco sin interrumpir el servicio de datos.

RAID 0 (Striping) y Spanning:
Mediante esta técnica, el Mirror Drive une ambos discos duros de forma que queden como uno solo, convirtiendo ambas unidades en un solo disco duro mucho más grande. Es perfecto para sistemas donde se necesita almacenar gran cantidad de información (2 Teras).

El Mirror Drive es un sistema de bajo costo ideal para almacenamiento y copias de seguridad.

• 2 Ranuras de discos de 3.5" SATA HDD
• La conexión a la bandeja es directa, sin necesidad de usar adaptadores o cables especiales.
• Soporta SATA (1.5 Gbit/sec) y SATA II(3.0 Gbit/sec)
• Ambos discos están protegidos mediante dos cerraduras con sus llaves.
• Ventilador para disipación de calor de 40x40 mm
• Indicadores de error y acceso a datos independientes para cada disco SATA
• Configuración del RAID mediante interruptores en la parte trasera
• Provide 4 hardware RAID mode:
  • Raid 0 (Stripping)
  • Raid 1 (mirroring)
  • Span (big drive)
  • JBOD
• Auto-Rebuilding function enables you to backup the hard disk off-line. (RAID 1)
• Support On-Line Auto-Rebuilding (RAID 1)
• Sin limitación de capacidad de los discos
• Windows ME/2000/XP/2003; MacOS 9.1 o superior; Linux MAC

FWBU2SATA35DMR combines three key components.
1). FireWire 800 (IEEE 1394b) & USB 2.0 to SATA Bridge Board
2). Aluminum made housing
3). AC to DC Power Adapter

1). FireWire 800 (IEEE 1394b) & USB 2.0 to SATA Bridge Board:

• DC Power Connector: Walkman-type 2.0 mm DC Jack
• HDD Power Connector: Two mini 4-pin Floppy Disk Drive like power connectors
• USB 2.0 Port: One USB B-Type connector
• USB Bus Transfer Rate: High Speed (480 Mbit) And Full Speed (12 Mbit)
• USB Bus Power: Self Powered Mode Operation
• FireWire Port:: Two FireWire 800 (IEEE 1394b) Biligual 9pin Connectors
• 1394 Bus Transfer Rate: 100/200/400/800 Mbps
• SATA Port: Two SATA Signal 7pin Connectors
• SATA Transfer Rate: 150Mbytes/s

2). Aluminum made housing (Dual 3.5" Bays Enclosure) :

• Provides two mobile tray for 3.5" SATA HDD
• SATA HDD direct connect to SATA cable (no converting P.C.B required)
• Support both SATA (1.5 Gbit/sec) and SATA II (3.0 Gbit/sec)
• Provides Keylock
• Error indicator LED and HDD Access LED for each SATA drive



• Power Switch on the rear panel.
• Provide a 40mm X 40mm cooling fan on the rear panel

3). AC to DC Power Adapter:

• Input: Changeable AC power cord
• Auto-switching
• Input: 100~240Vac, 50~60Hz, 1.7A (Max)
• Output: +12Vdc, 4.16A (Max)
• Output: Standard Walkman-type 2.1 mm DC power plug

• Desktop PC: with either a built-in FireWire (IEEE 1394a) controller or a FireWire (IEEE 1394a) to PCI Host Adapter equipped with a external FireWire (IEEE 1394a) port.
• Desktop PC: with either a built-in USB (1.0 or 2.0) controller or an USB (1.0 or 2.0) to PCI Host Adapter equipped with a external USB port.
• Laptop PC: with either a built-in FireWire (IEEE-1394a) controller or a FireWire (IEEE-1394a) to CardBus PC Card equipped with a external FireWire (IEEE 1394a) port.
• Laptop PC: with either a built-in USB (1.0 or 2.0) controller or an USB (1.0 or 2.0) to CardBus PC Card equipped with a external USB port.

• Windows ME/2000/XP/2003; MacOS 9.1 or higher; Linux
• Driver Requirements
  • USB:
    • No driver installation for Windows ME, 2000, XP, 2003, Mac OS and Linux.
  • FireWire:
    • No driver installation for Windows ME, 2000, XP, 2003, Mac OS and Linux

• FWBU2SATA35DMR Enclosure.
• Beta 9pin -to- Beta 9pin Cable (2m length).
• A-to-B type USB 2.0 Cable 1.5m length.
• AC 100 ~ 240 V to DC +12V/ 4.16A Power Adapter.
• AC power cord 6 feet length.
• Screws for two 3.5" HDD
• T-shape Screw Driver
• User's Manual

• CE Test: Pass
• FCC Test : Pass
